1.1 . Caracteristicas
● Totalmente compatible con la especificación DVB-T2
● Rendimiento perfecto para TV digital móvil
● Sintonizador de RF de alto rendimiento
- UHF : 474.000MHz ~ 858.000MHz
● Interfaz de comunicación - IR y UART
● Salida de vídeo - CVBS
- HDMI
- YPbPr
● Salida de audio - Término análogo 2 Canal estéreo
● Actualizar interfaz - USB
● Entrada de voltaje : +3.3V , +1.8V
● Dimensión (LWH): 40 * 38*4.8mm
1.2 . Aplicaciones
● TV digital en móviles para DVB-T/T2
● Dispositivos de navegación personales
● Audiovisual para automóvil, DVDP y reproductor multimedia
● Equipos de prueba y medición.
● Dispositivos portátiles y de mano
1.3 Diagrama de bloques

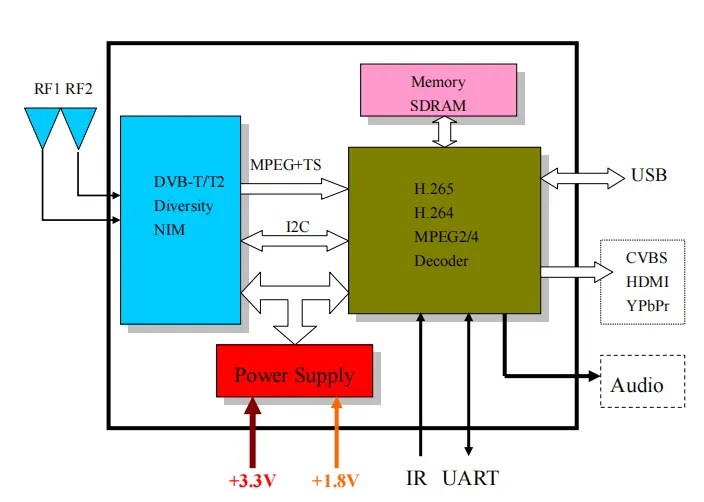

Diagrama de bloques del módulo completo

2 . Descripciones de PIN
2 .1 Información de dimensiones

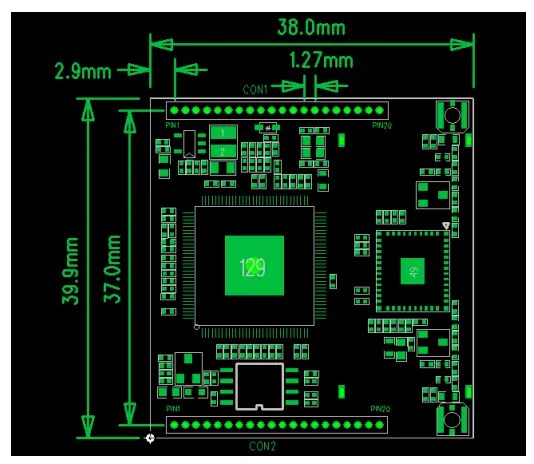

2.1.1 Dimensión del pasador(Vista superior)

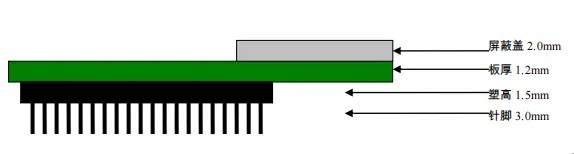

2.1.2 Dimensión de altura

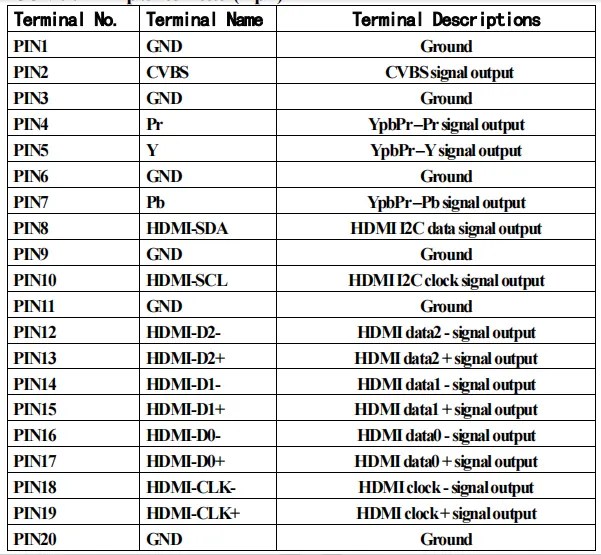

2.2 . Descripciones de pines
CON1:1.27conector de paso mm(21alfiler)

2.3.Dimensión del conector

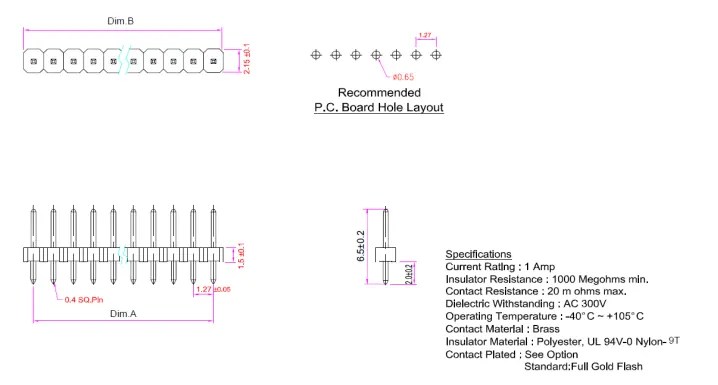

2.3.1 CON1&CON2

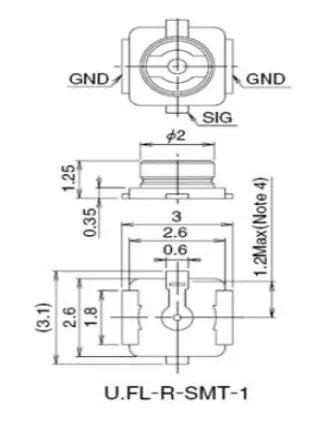

2.3.2 Conector de antena

3 . Esquema de aplicación

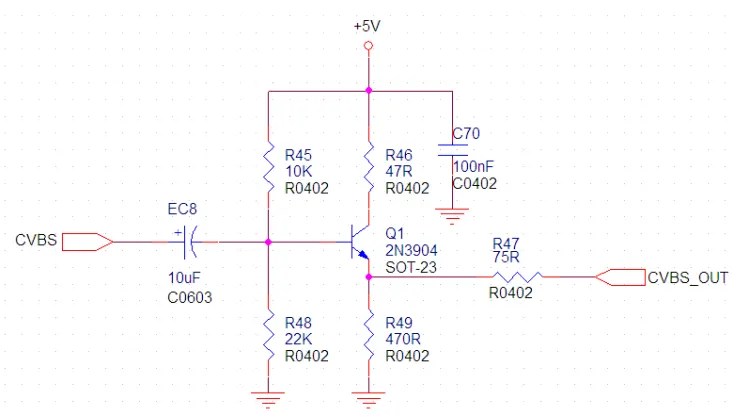

3.1 salida CVBS

3.2 amplificador de audio

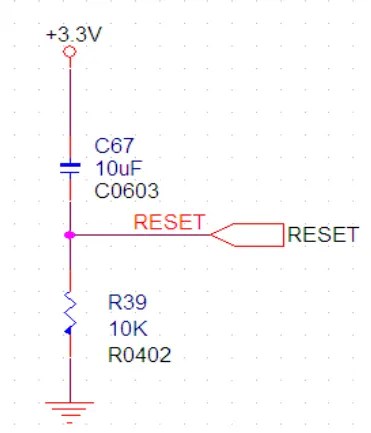

3.3 Reinicio del módulo (Activo alto)

4 . Interfaz de control de infrarrojos
4.1. Formato de transmisión

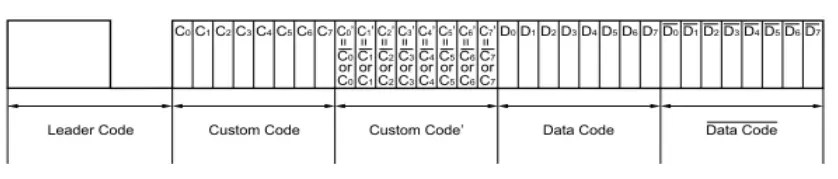

El formato de transmisión consiste en la transmisión de un código líder, 16-códigos personalizados de bits
(Código personalizado, Código personalizado), y códigos de datos de 16 bits (Código de datos, Código de datos) simultáneamente, como
como se muestra en la figura 4-1. El código de datos es el código invertido del código de datos.. El código líder consta de
una forma de onda portadora de 9 ms y una forma de onda APAGADA de 4,5 ms y se utiliza como líder para la siguiente
código para facilitar la detección de recepción. Los códigos utilizan el PPM (Modulación de posición de pulso) método,
y las señales “1” y “0” están fijadas por el intervalo entre pulsos.

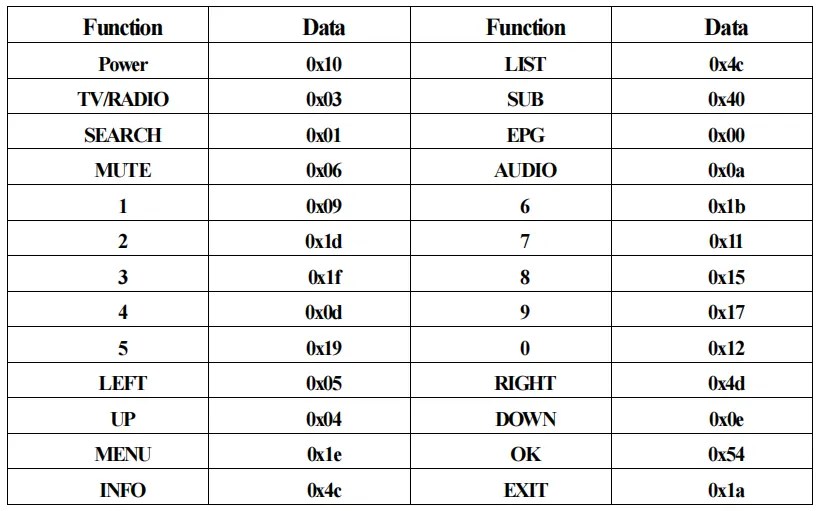

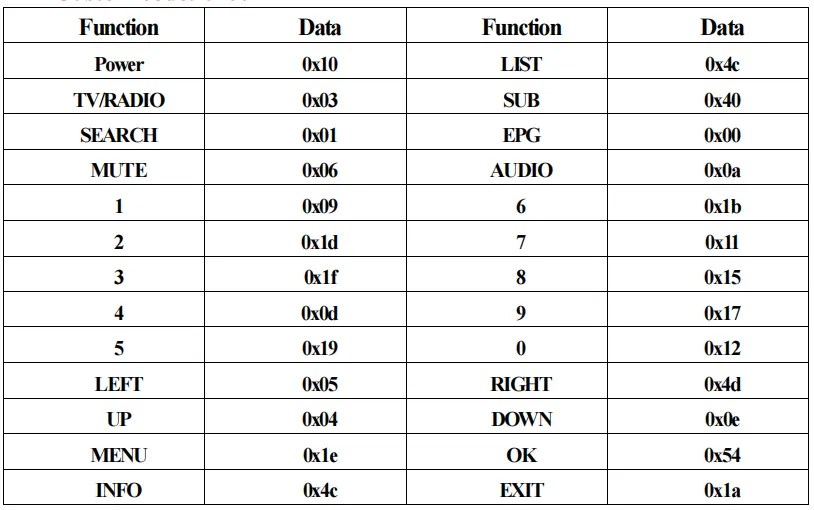

4.2. lista de comandos IR
código personalizado: 0x00FF

5 . Interfaz de control UART
5.1. uart para datos
Tasa de baudios: 115200/57600/38400/19200/9600bps
Formato de datos: 0x01 + 0x88 + 0x00 + 0x01 + datos + 0x03 + 0x00 + 0x00

5.2. Uart para coordenadas X/Y
Formato de datos: 0x01 + 0x88 + 0x02 + 0x02 + Byte1 + Byte2 + 0x03 + 0x00 + 0x00
Byte1 = Toque Ubicación X; Byte2 = Ubicación táctil Y;
Nota: El rango de coordenadas X/Y de pantalla completa es 0~255 ;la pantalla
la coordenada de la esquina superior izquierda es (0,0).

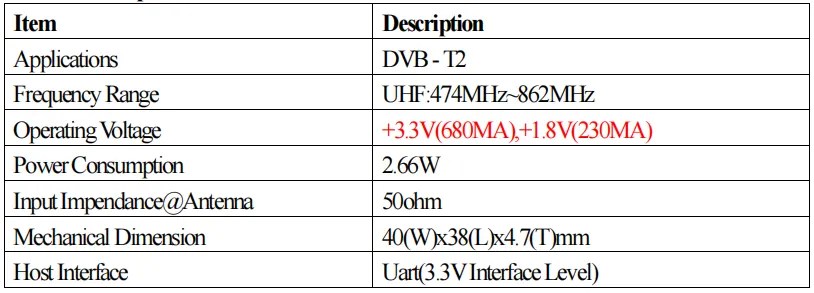

6. Especificaciones eléctricas
■ Especificaciones generales

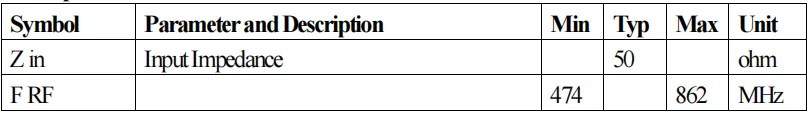

■ Condiciones de operación
