Placa de desenvolvimento RV1109 Placa de núcleo RV1109 chip de rocha IPC
- Tipo de acessório: Placa de extensão
- NPU: 1.2 NPU SUPERIOR
- sistema: Linux 4.19 QT 5.12
- Memória: 1GB
- armazenar: 8GB

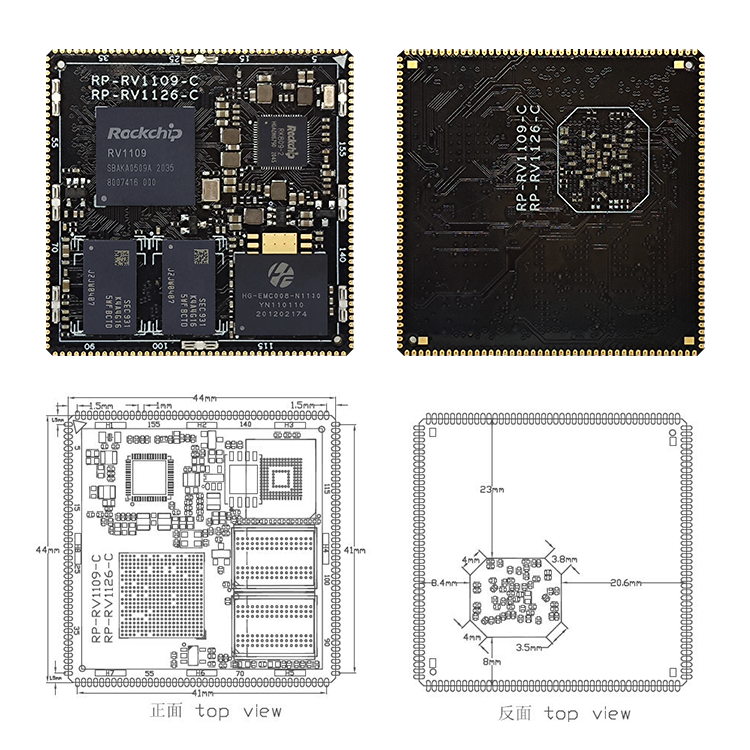

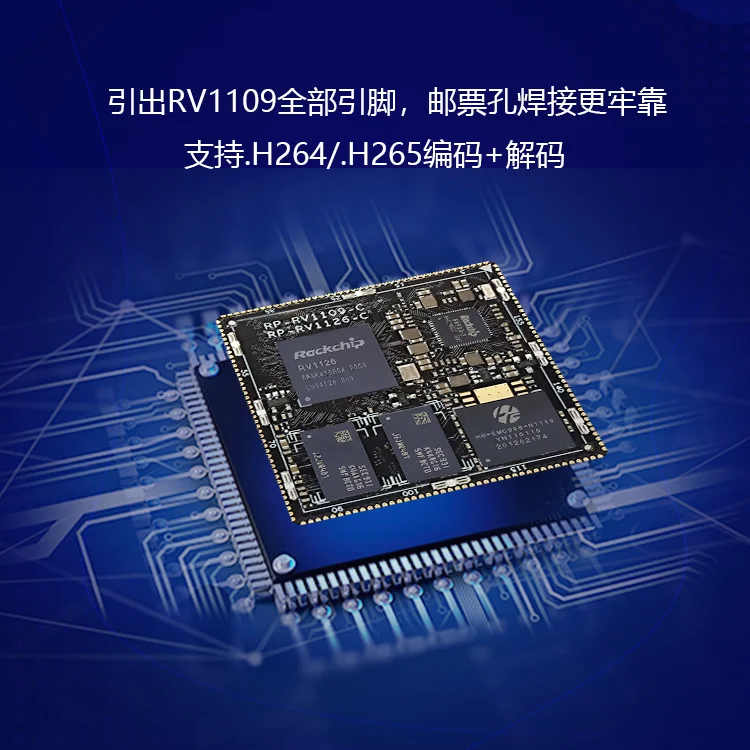

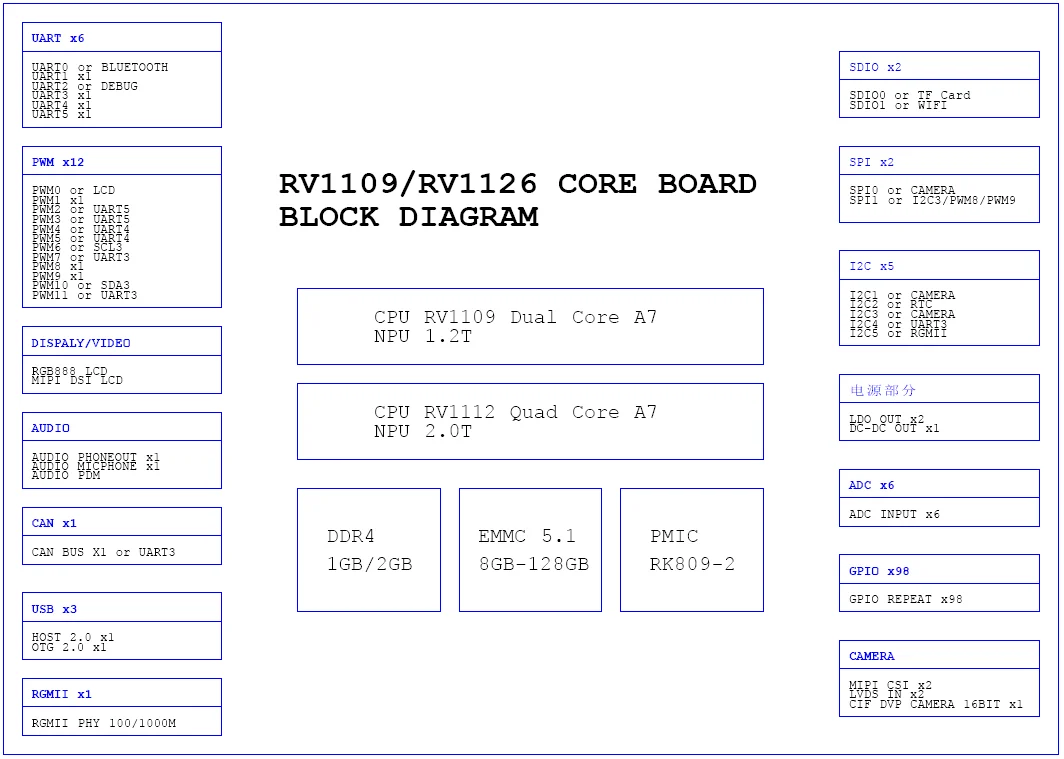

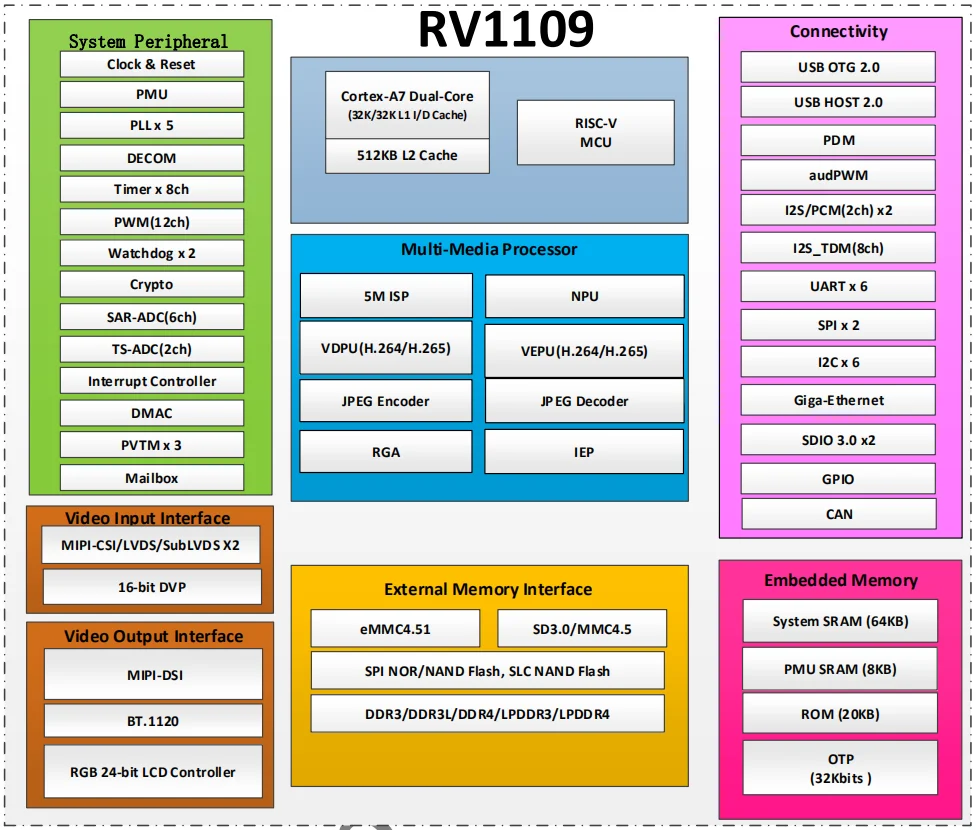

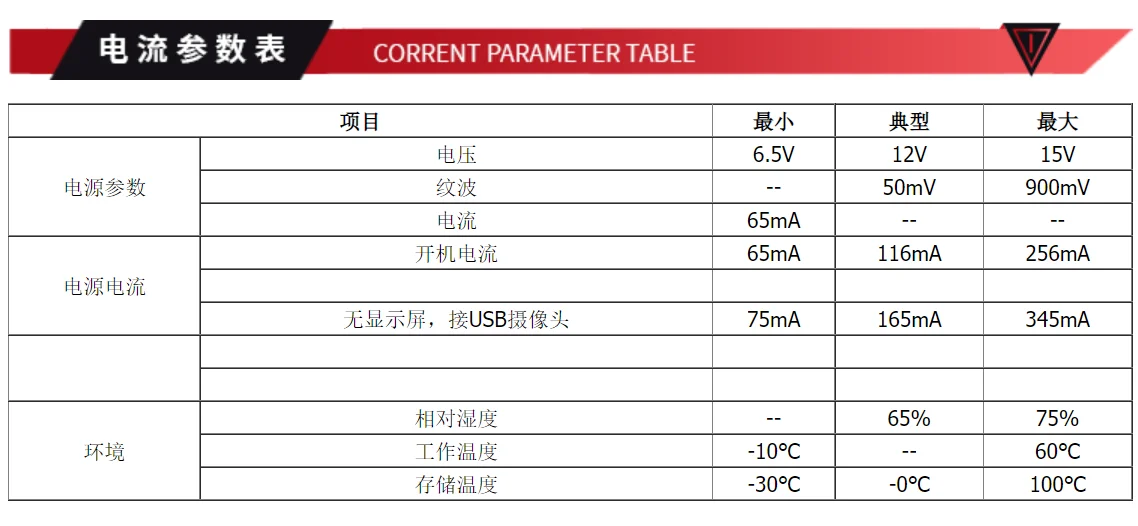

| Tamanho | 44mmL*44mmW*3,2mmH |
| CPU | Frequência de núcleo duplo de chip suíço RV1109 1200 MHz |
| NPU | 1.2 NPU SUPERIOR |
| Memória | DDR4 padrão 1GB opcional 2GB |
| memória | EMMC 5.1 Padrão 8 GB Opcional 16 GB/32 G/64 G/128 G |
| gerenciamento de energia | RK809-2 suporta gerenciamento dinâmico de energia |
| Tensão operacional | Tensão de entrada 5V, potência máxima inferior a 2W (Não conecte nenhum periférico) |
| sistema de suporte | Linux 4.19 + QT 5.12 |
| Temperatura de operação | -10a +60 graus |
| vida | A vida operacional contínua é mais de 5 anos |
| Interface USB | USB bidirecional,OTG independente todo o caminho,HOST independente por todo o caminho |
| porta serial UART | 6Nível TTL 3,3V,Uma maneira é depurar |
| Interface GPIO | 98GPIO(Observação:Tem função de multiplexação,Por favor, verifique a definição do pino nesta especificação) |
| Interface PWM | 12O canal PWM tem nível 3.3V/1.8V respectivamente(Por favor, verifique a definição do pino nesta especificação) |
| Exibição MIPI DSI | 1Estrada Max 1920×1080 60fps |
| Exibição RGB | 1Interface de exibição RGB 888,máx. 1920×1080 |
| Interface de câmera DVP | 1Interface de câmera DVP paralela de 16 bits |
| Interface da câmera MIPI | 2Interface da câmera de dados RAW do canal MIPI CSI |
| saída de voz | 1Saída do canal esquerdo e direito,Amplificador de potência de 10 W conectado à placa inferior |
| Entrada de voz | 1Entrada de microfone de silicone digital de canal PDM,1Entrada analógica do canal LANE_IN |
| Interface SDIO | 2Interface SDIO,Todo o caminho do cartão TF,Outra maneira de se conectar ao WIFI |
| Interface infravermelha IR | 1Interface do receptor infravermelho IR |
| Interface ADC | 2Interface ADC |
| Interface I2C | 5Interface I2C |
| Interface SPI | 2Interface SPI |
| POSSO | 1Ônibus pode |
| Ethernet | Uma interface PHY RGMII,Gigabit Ethernet |
| Atualização do sistema | Suporte a atualização USB local |
| posição do pé | nome/função padrão | Voltagem de E/S | Configurável
Estado |
Outras funções podem ser reutilizadas |
| 1 | SPKP_OUT | resultado | A saída do alto-falante é positiva | |
| 2 | SPKN_OUT | resultado | Saída do alto-falante negativa | |
| 3 | GND | 0V | chão | |
| 4 | MIC1_IN | digitar | entrada de microfone negativo | |
| 5 | MIC1_INP | digitar | entrada de microfone positivo | |
| 6 | HPR_OUT | resultado | saída de fone de ouvido direita | |
| 7 | HP_SNS | HP_SNS | ||
| 8 | HPL_OUT | resultado | saída de fone de ouvido esquerda | |
| 9 | KEY_RESET | IO=1V8 | digitar | Botão de reset Resistor de pull-up externo não é permitido |
| 10 | KEY_PWR | E/S=5V | digitar | Ligar e desligar o teclado Resistores de pull-up externos não são permitidos |
| 11 | CLK_32K | IO=1V8 | resultado | CLK_32K |
| 12 | VDC | IO=3V3 | digitar | Botão de baixo nível de inicialização automática de alto nível para iniciar |
| 13 | EMMC_KEY | digitar | chave de atualização | |
| 14 | ADKEY_IN0 | IO=1V8 | digitar | ADKEY_IN0 |
| 15 | ADKEY_IN1 | IO=1V8 | digitar | ADKEY_IN1 |
| 16 | VCC_1V8 | 1V8 | resultado | LDO4 POWER OUT 1V8 |
| 17 | VCC_3V3 | 3V3 | resultado | VCC8 POWER OUT 3V3 |
| 18 | VCC3V3_SYS | 3V3 | resultado | BUCK4 POWER OUT 3V3 |
| 19 | GMAC_CLK_M0 | IO=1V8/3V3 | digitar | CIF_D12_M0/RGMII_CLK_M0/PDM_CLk0_M1
/SPI1_CLK_M0/GPIO3_C0_d |
| 20 | CLK_25M_ETHERNET | IO=1V8/3V3 | digitar | CIF_CLKIN_M0/CLK_OUT_ETHERNET_M0
/UART3_CTSN_M0/GPIO3_C5_d |
| 21 | GMAC_RXCLK_M0 | IO=1V8/3V3 | digitar | CIF_HSYNC_M0/RGMII_RXCLK_M0/UART3_RX_M0
/GPIO3_C7_d |
| 22 | GMAC_RXDV_M0 | IO=1V8/3V3 | digitar | CIF_D13_M0/RGMII_RXDV_M0/PDM_SDI0_M1
/GPIO3_C1_d |
| 23 | GMAC_RXD0_M0 | IO=1V8/3V3 | digitar | CIF_D10_M0/RGMII_RXD0_M0/PDM_SDI2_M1
/SPI1_MOSI_M0/GPIO3_B6_d |
| 24 | GMAC_RXD1_M0 | IO=1V8/3V3 | digitar | CIF_D11_M0/RGMII_RXD1_M0/PDM_SDI3_M1
/SPI1_MISO_M0/GPIO3_B7_d |
| 25 | GMAC_RXD2_M0 | IO=1V8/3V3 | digitar | CIF_D3_M0/RGMII_RXD2_M0/I2S0_SDI0_M1
/UART5_RX_M0/CAN_TXD_M1/PWM11_IR_M0 /GPIO3_A7_d |
| 26 | GMAC_RXD3_M0 | IO=1V8/3V3 | digitar | CIF_D4_M0/RGMII_RXD3_M0/I2S0_MCLK_M1
/UART5_RTSN_M0/I2C5_SCL_M1/GPIO3_B0_d |
| 27 | GMAC_TXCLK_M0 | IO=1V8/3V3 | resultado | CIF_CLKOUT_M0/RGMII_TXCLK_M0/UART3_TX_M0
/GPIO3_C6_d |
| 28 | GMAC_TXEN_M0 | IO=1V8/3V3 | resultado | CIF_D9_M0/RGMII_TXEN_M0/I2S0_SDO3_SDI1_M1
/SPI1_CS0n_M0/GPIO3_B5_d |
| 29 | GMAC_TXD0_M0 | IO=1V8/3V3 | resultado | CIF_D7_M0/RGMII_TXD0_M0/I2S0_SDO1_SDI3_M1
UART4_CTSN_M0/GPIO3_B3_d |
| 30 | GMAC_TXD1_M0 | IO=1V8/3V3 | resultado | CIF_D8_M0/RGMII_TXD1_M0/I2S0_SDO2_SDI2_M1
/SPI1_CS1n_M0/GPIO3_B4_d |
| 31 | GMAC_TXD2_M0 | IO=1V8/3V3 | resultado | CIF_D5_M0/RGMII_TXD2_M0/I2S0_SCLK_RX_M1
/UART5_CTSN_M0/I2C5_SDA_M1/GPIO3_B1_d |
| 32 | GMAC_TXD3_M0 | IO=1V8/3V3 | resultado | CIF_D6_M0/RGMII_TXD3_M0/I2S0_LRCK_RX_M1
/UART4_RTSN_M0/GPIO3_B2_d |
| 33 | GMAC_MDIO_M0 | IO=1V8/3V3 | entrada Saída | CIF_D15_M0/RGMII_MDIO_M0/PDM_CLk1_M1
/GPIO3_C3_d |
| 34 | GMAC_MDC_M0 | IO=1V8/3V3 | resultado | CIF_VSYNC_M0/RGMII_MDC_M0/UART3_RTSN_M0
/GPIO3_C4_d |
| 35 | GPIO3_A4 | IO=1V8/3V3 | entrada Saída | CIF_D0_M0/I2S0_SCLK_TX_M1/UART4_TX_M0
/I2C3_SCL_M0 PWM8_M0/GPIO3_A4_d |
| 36 | GPIO3_A5 | IO=1V8/3V3 | entrada Saída | CIF_D1_M0/RGMII_CRS_M0/I2S0_LRCK_TX_M1
/UART4_RX_M0/I2C3_SDA_M0/PWM9_M0/GPIO3_A5_d |
| 37 | GPIO3_A6 | IO=1V8/3V3 | entrada Saída | CIF_D2_M0/RGMII_COL_M0/I2S0_SDO0_M1
/UART5_TX_M0/CAN_RXD_M1/PWM10_M0/GPIO3_A6_d |
| 38 | GPIO3_C2 | IO=1V8/3V3 | entrada Saída | CIF_D14_M0/RGMII_RXER_M0/PDM_SDI1_M1/GPIO3_C2_d |
| 39 | VCCIO6_VDD | 1V8/3V3 | digitar | O padrão de entrada de energia VCCIO6 IO 1,8 V pode ser alterado para 3,3 V |
| 40 | GND | 0V | chão | |
| 41 | SDA3 | IO=3V3 | entrada Saída | I2C3_SDA_M1/PWM10_M1/SPI1_CLK_M2/LCDC_HSYNC
/GPIO2_D5_d |
| 42 | SCL3 | IO=3V3 | resultado | I2C3_SCL_M1/PWM6_M1/SPI1_CS0n_M2/LCDC_DEN
/GPIO2_D4_d |
| 43 | PWM9 | IO=3V3 | entrada Saída | UART3_RTSN/M2 PWM9_M1/SPI1_MOSI_M2
/LCDC_VSYNC GPIO2_D6_d |
| 44 | PWM8 | IO=3V3 | entrada Saída | UART3_CTSN/M2 PWM8_M1/SPI1_MISO_M2
/LCDC_CLK/GPIO2_D7_d |
| 45 | UART2_TX | IO=3V3 | resultado | A7_JTAG_TCK_M1/UART2_TX_M1/GPIO3_A2_u |
| 46 | UART2_RX | IO=3V3 | digitar | A7_JTAG_TMS_M1/UART2_RX_M1/GPIO3_A3_u |
| 47 | UART3_TX | IO=3V3 | resultado | I2C4_SCL_M0/CAN_RXD_M0/UART3_TX_M2
/PWM7_IR_M1/SPI1_CS1n_M2/GPIO3_A0_u |
| 48 | UART3_RX | IO=3V3 | digitar | I2C4_SDA_M0/CAN_TXD_M0/UART3_RX_M2
/PWM11_IR_M1/GPIO3_A1_u |
| 49 | UART4_TX | IO=3V3 | resultado | UART4_TX_M1/PWM5_M1/RGMII_COL_M1
/CIF_D2_M1/LCDC_D2/GPIO2_A6_d |
| 50 | UART4_RX | IO=3V3 | digitar | I2S2_SDO_M1/UART4_RX_M1/PWM4_M1
/SPI0_CS0n_M2/LCDC_D3/GPIO2_A7_d |
| 51 | UART5_TX | IO=3V3 | resultado | I2S2_SDI_M1/UART5_TX_M1/PWM3_IR_M1
/SPI0_MOSI_M2/LCDC_D4/GPIO2_B0_d |
| 52 | UART5_RX | IO=3V3 | digitar | I2S2_SCLK_M1/UART5_RX_M1/PWM2_M1
/SPI0_MISO_M2/LCDC_D5/GPIO2_B1_d |
| 53 | GPIO2_B5 | IO=3V3 | digitar | RGMII_RXD0_M1/CIF_D5_M1/LCDC_D9/GPIO2_B5_d |
| 54 | GPIO2_B6 | IO=3V3 | entrada Saída | RGMII_RXD1_M1/CIF_D6_M1/LCDC_D10/GPIO2_B6_d |
| 55 | GPIO2_B7 | IO=3V3 | entrada Saída | RGMII_CLK_M1/CIF_D7_M1/LCDC_D11/GPIO2_B7_d |
| 56 | GPIO2_C3 | IO=3V3 | entrada Saída | RGMII_TXD0_M1/CIF_D11_M1/LCDC_D15/GPIO2_C3_d |
| 57 | GPIO2_C4 | IO=3V3 | entrada Saída | RGMII_TXD1_M1/CIF_D12_M1/LCDC_D16/GPIO2_C4_d |
| 58 | GPIO2_C6 | IO=3V3 | entrada Saída | RGMII_TXEN_M1/CIF_D14_M1/LCDC_D18/GPIO2_C6_d |
| 59 | GPIO2_A5 | IO=3V3 | entrada Saída | I2C5_SCL_M0/UART4_CTSN_M1/RGMII_CRS_M1
/CIF_D1_M1/LCDC_D1/GPIO2_A5_d |
| 60 | GPIO2_C2 | IO=3V3 | entrada Saída | RGMII_MDC_M1/CIF_D10_M1/LCDC_D14/GPIO2_C2_d |
| 61 | GPIO2_C1 | IO=3V3 | entrada Saída | RGMII_MDIO_M1/CIF_D9_M1/LCDC_D13/GPIO2_C1_d |
| 62 | GPIO2_B4 | IO=3V3 | entrada Saída | RGMII_RXDV_M1/CIF_D4_M1/LCDC_D8/GPIO2_B4_d |
| 63 | GPIO2_C0 | IO=3V3 | entrada Saída | RGMII_RXER_M1/CIF_D8_M1/LCDC_D12/GPIO2_C0_d |
| 64 | GPIO2_D3 | IO=3V3 | entrada Saída | I2S1_SDI_M2/RGMII_RXCLK_M1/CIF_HSYNC_M1
/LCDC_D23/GPIO2_D3_d |
| 65 | GPIO2_D1 | IO=3V3 | entrada Saída | I2S1_SCLK_M2/RGMII_TXD2_M1/CIF_CLKOUT_M1
/LCDC_D21/GPIO2_D1_d |
| 66 | GPIO2_D2 | IO=3V3 | entrada Saída | I2S1_LRCK_M2/RGMII_TXCLK_M1/CIF_CLKIN_M1
/LCDC_D22/GPIO2_D2_d |
| 67 | ICR_BIN | IO=3V3 | entrada Saída | I2S1_SDO_M2/RGMII_RXD3_M1/CIF_VSYNC_M1
/LCDC_D20/GPIO2_D0_d |
| 68 | GPIO2_C7 | IO=3V3 | entrada Saída | I2S1_MCLK_M2/RGMII_RXD2_M1/CIF_D15_M1
/LCDC_D19/GPIO2_C7_d |
| 69 | GPIO2_C5 | IO=3V3 | entrada Saída | CLK_OUT_ETHERNET_M1/CIF_D13_M1/LCDC_D17
/GPIO2_C5_d |
| 70 | PWM0 | IO=3V3 | entrada Saída | I2C5_SDA_M0/I2S2_MCLK_M1/UART5_CTSN_M1
/PWM0_M1/SPI0_CS1n_M2/CIF_D3_M1/LCDC_D7/GPIO2_B3_d |
| 71 | PWM1 | IO=3V3 | entrada Saída | I2S2_LRCK_M1/UART5_RTSN_M1/PWM1_M1
/SPI0_CLK_M2/LCDC_D6/GPIO2_B2_d |
| 72 | ICR_AIN | IO=3V3 | entrada Saída | UART4_RTSN_M1/RGMII_TXD3_M1/CIF_D0_M1
/LCDC_D0/GPIO2_A4_d |
| 73 | MIPI_DSI_TX0_CLKN | resultado | MIPI_DSI_TX0_CLKN | |
| 74 | MIPI_DSI_TX0_CLKP | resultado | MIPI_DSI_TX0_CLKP | |
| 75 | MIPI_DSI_TX0_D0N | resultado | MIPI_DSI_TX0_D0N | |
| 76 | MIPI_DSI_TX0_D0P | resultado | MIPI_DSI_TX0_D0P | |
| 77 | MIPI_DSI_TX0_D1N | resultado | MIPI_DSI_TX0_D1N | |
| 78 | MIPI_DSI_TX0_D1P | resultado | MIPI_DSI_TX0_D1P | |
| 79 | MIPI_DSI_TX0_D2N | resultado | MIPI_DSI_TX0_D2N | |
| 80 | MIPI_DSI_TX0_D2P | resultado | MIPI_DSI_TX0_D2P | |
| 81 | MIPI_DSI_TX0_D3N | resultado | MIPI_DSI_TX0_D3N | |
| 82 | MIPI_DSI_TX0_D3P | resultado | MIPI_DSI_TX0_D3P | |
| 83 | UART0_RTSN | IO=1V8 | digitar | UART0_RTSn/GPIO1_C0_u |
| 84 | UART0_TX | IO=1V8 | resultado | UART0_TX/GPIO1_C3_u |
| 85 | UART0_RX | IO=1V8 | digitar | UART0_RX/GPIO1_C2_u |
| 86 | UART0_CTSN | IO=1V8 | resultado | UART0_CTSn/GPIO1_C1_u |
| 87 | PCM_SYNC | IO=1V8 | resultado | I2S2_LRCK_M0/SPI1_CS0n_M1
/UART1_CTSn_M1 GPIO1_C7_d |
| 88 | PCM_TX | IO=1V8 | resultado | I2S2_SDO_M0/SPI1_MOSI_M1
/FLASH_TRIG_OUT/GPIO1_C4_d |
| 89 | PCM_CLK | IO=1V8 | resultado | I2S2_SCLK_M0/SPI1_CLK_M1
/PRELIGHT_TRIG_OUT/UART1_RTSn_M1 GPIO1_C6_d |
| 90 | PCM_RX | IO=1V8 | digitar | I2S2_SDI_M0/SPI1_MISO_M1/FLASH_TRIG_IN/GPIO1_C5_d |
| 91 | VCCIO3 | 1V8/3V3 | digitar | ENTRADA DE ENERGIA VCCIO3 IO=1V8/3V3 |
| 92 | SDIO_D1 | IO=1V8 | entrada Saída | SDIO_D1/GPIO1_B5_u |
| 93 | SDIO_D0 | IO=1V8 | entrada Saída | SDIO_D0/GPIO1_B4_u |
| 94 | SDIO_CLK | IO=1V8 | resultado | SDIO_CLK/GPIO1_B2_d |
| 95 | GND | 0V | chão | |
| 96 | SDIO_CMD | IO=1V8 | resultado | SDIO_CMD/GPIO1_B3_u |
| 97 | SDIO_D3 | IO=1V8 | entrada Saída | SDIO_D3/GPIO1_B7_u |
| 98 | SDIO_D2 | IO=1V8 | entrada Saída | SDIO_D2/GPIO1_B6 |
| 99 | MIPI_CSI_RST0 | IO=1V8 | resultado | I2S2_MCLK_M0/SPI1_CS1n_M1/SDIO_DET
/I2C5_SCL_M2/UART1_TX_M1/GPIO1_D0_d |
| 100 | MIPI_CSI_RST1 | IO=1V8 | resultado | SDIO_PWR/I2C5_SDA_M2/UART1_RX_M1/GPIO1_D1_d |
| 101 | I2C2_SDA | IO=3V3 | entrada Saída | I2C2_SDA/PWM5_M0/GPIO0_C3_d |
| 102 | I2C2_SCL | IO=3V3 | resultado | I2C2_SCL/PWM4_M0/GPIO0_C2_d |
| 103 | USB_CTRL | IO=3V3 | resultado | USB_CTRL/PMU_DEBUG/UART1_CTSN_M0
/PWM3_IR_M0/GPIO0_C1_d |
| 104 | GPIO0_C0 | IO=3V3 | digitar | SDMMC0_PWR/UART1_RTSN_M0/PWM2_M0/GPIO0_C0_d |
| 105 | UART1_RX | IO=3V3 | digitar | UART1_RX_M0/PWM1_M0/GPIO0_B7_d |
| 106 | UART1_TX | IO=3V3 | resultado | UART1_TX_M0/PWM0_M0/GPIO0_B6_d |
| 107 | GPIO0_B3 | IO=3V3 | entrada Saída | FLASH_VOL_SEL |
| 108 | GPIO4_A1 | IO=1V8 | entrada Saída | I2S0_SDO3_SDI1_M0/PDM_SDI1_M0/I2C4_SDA_M1
/AUDPWM_R_M0/AUDDSM_RP/GPIO4_A1_d |
| 109 | MIPI_CSI_PWDN1 | IO=1V8 | resultado | I2S0_SDO2_SDI2_M0/PDM_SDI2_M0/I2C4_SCL_M1
/AUDPWM_L_M0/AUDDSM_RN/GPIO4_A0_d |
| 110 | PDM_SDI0 | IO=1V8 | digitar | I2S0_SDI0_M0/PDM_SDI0_M0/ACODEC_DAC_DATAL
/GPIO3_D6_d |
| 111 | PDM_CLK | IO=1V8 | resultado | I2S0_LRCK_RX_M0/PDM_CLk0_M0/ACODEC_ADC_SYNC
/GPIO3_D4_d |
| 112 | WIFI_WAKE_HOST | IO=1V8 | digitar | SPI0_CLK_M0/GPIO0_B0_d |
| 113 | BT_RST | IO=1V8 | resultado | SPI0_MISO_M0/GPIO0_A7_d |
| 114 | WIFI_REG_ON | IO=1V8 | resultado | SPI0_MOSI_M0/GPIO0_A6_d |
| 115 | GPIO0_A5 | IO=1V8 | entrada Saída | SPI0_CS0n_M0/GPIO0_A5_u |
| 116 | GPIO0_A5 | IO=1V8 | entrada Saída | SPI0_CS1n_M0/GPIO0_A4_u |
| 117 | SDMC0_DET | IO=1V8 | digitar | SDMMC0_DET/GPIO0_A3_u |
| 118 | GPIO0_A2 | IO=1V8 | entrada Saída | CLKI_CLKO_32K/GPIO0_A2_z |
| 119 | GPIO0_A0 | IO=1V8 | entrada Saída | CLK_REF/GPIO0_A0_d |
| 120 | GND | 0V | chão | |
| 121 | USB_HOST_DM | entrada Saída | USB_HOST_DM | |
| 122 | USB_HOST_DP | entrada Saída | USB_HOST_DP | |
| 123 | OTG_DET_1V8 | IO=1V8 | digitar | OTG_DET_1V8 |
| 124 | OTG_ID | IO=1V8 | digitar | OTG_ID |
| 125 | OTG_DM | entrada Saída | OTG_DM | |
| 126 | OTG_DP | entrada Saída | OTG_DP | |
| 127 | SDMC0_D1 | IO=3V3 | entrada Saída | UART2_TX_M0/TEST_CLK0_OUT/MCU_JTAG_TRSTn
/SDMMC0_D1/GPIO1_A5_u |
| 128 | SDMC0_D0 | IO=3V3 | entrada Saída | UART2_RX_M0/TEST_CLK1_OUT/SDMMC0_D0/GPIO1_A4_u |
| 129 | SDMC0_CLK | IO=3V3 | resultado | UART3_RTSN_M1/MCU_JTAG_TDO/SDMMC0_CLK/GPIO1_B0_u |
| 130 | GND | 0V | chão | |
| 131 | VCC3V3_SD | 3V3 | resultado | LDO9 POWER OUT 3V3 |
| 132 | SDMMC0_CMD | IO=3V3 | resultado | UART3_CTSN_M1/MCU_JTAG_TDI/SDMMC0_CMD
/GPIO1_B1_u |
| 133 | SDMC0_D3 | IO=3V3 | entrada Saída | UART3_TX_M1/A7_JTAG_TMS_M0/MCU_JTAG_TMS/SDMMC0_D3
/GPIO1_A7_u |
| 134 | SDMC0_D2 | IO=3V3 | entrada Saída | UART3_RX_M1/A7_JTAG_TCK_M0/MCU_JTAG_TCK
/SDMMC0_D2/GPIO1_A6_u |

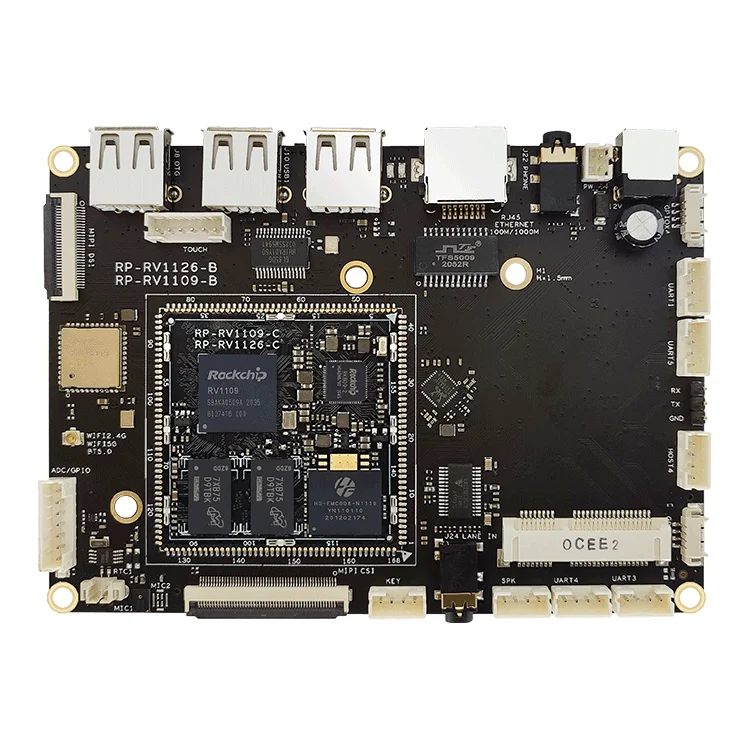

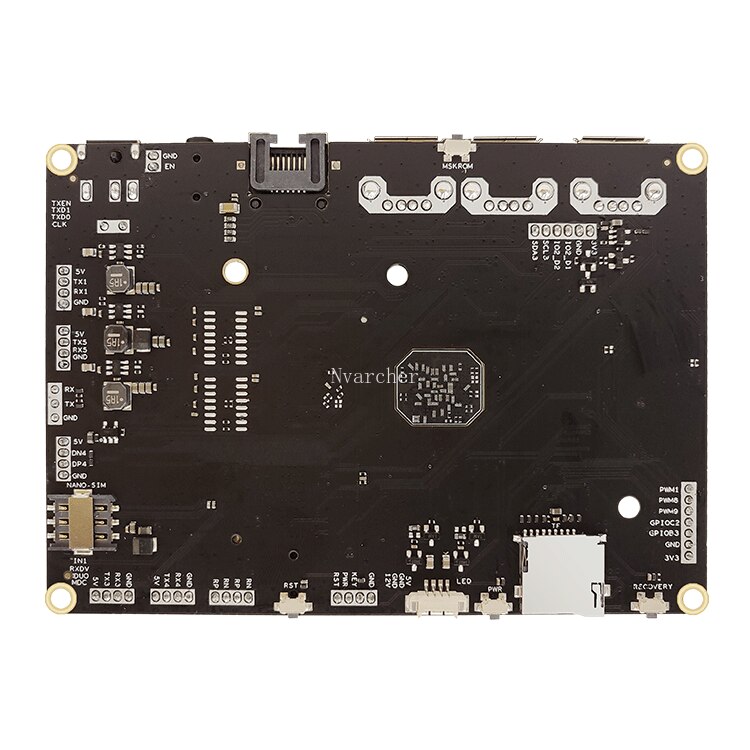

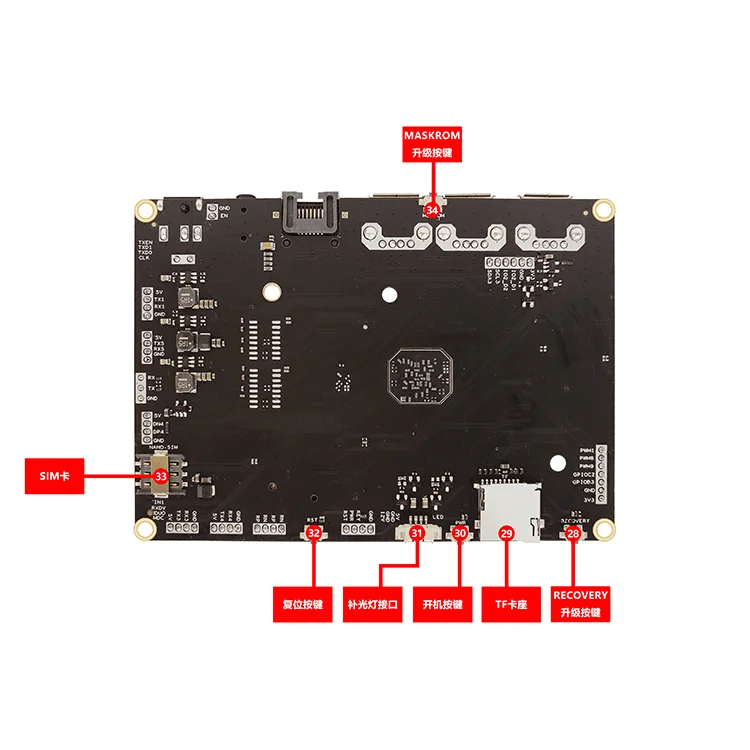

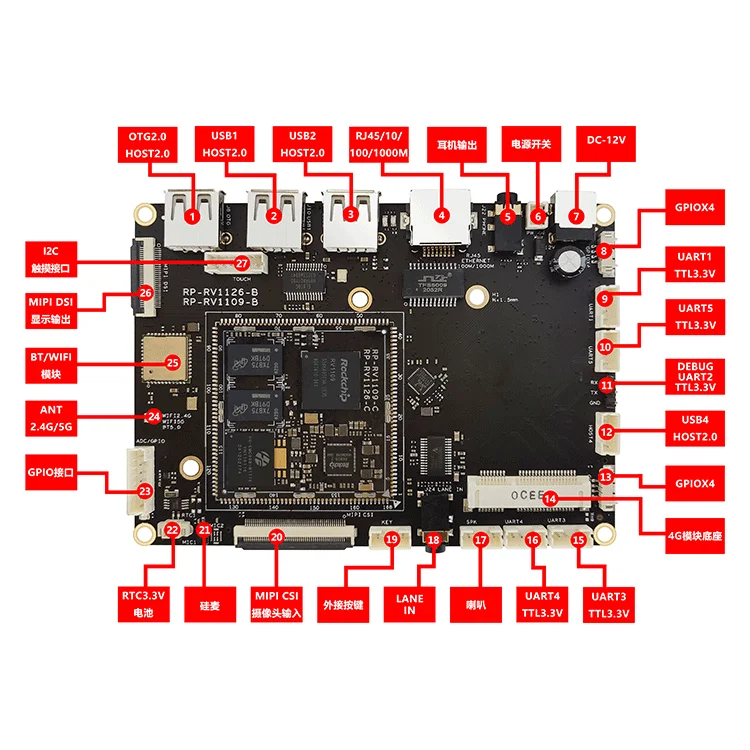

| 135 | VCCIO4 | 1V8/3V3 | digitar | ENTRADA DE ALIMENTAÇÃO VCCIO4 IO=1V8/3V3 |
| 136 | I2C1_SCL | IO=1V8/3V3 | resultado | I2C1_SCL/UART4_CTSN_M2/GPIO1_D3_u |
| 137 | I2C1_SDA | IO=1V8/3V3 | entrada Saída | I2C1_SDA/UART4/RTSN_M2/GPIO1_D2_u |
| 138 | SPI0_CLK_M1 | IO=1V8/3V3 | resultado | SPI0_CLK_M1/I2S1_SDO_M1/UART5_RX_M2/GPIO2_A1_d |
| 139 | SPI0_MISO_M1 | IO=1V8/3V3 | digitar | SPI0_MISO_M1/I2S1_LRCK_M1/I2C3_SDA_M2/GPIO1_D7_d |
| 140 | SPI0_MOSI_M1 | IO=1V8/3V3 | resultado | SPI0_MOSI_M1/I2S1_SCLK_M1/I2C3_SCL_M2/GPIO1_D6_d |
| 141 | SPI0_CS0n_M1 | IO=1V8/3V3 | resultado | SPI0_CS0n_M1/I2S1_SDI_M1/UART5_TX_M2/GPIO2_A0_d |
| 142 | SPI0_CS1n_M1 | IO=1V8/3V3 | resultado | SPI0_CS1n_M1/I2S1_MCLK_M1/UART4_TX_M2/GPIO1_D5_d |
| 143 | MIPI_CSI_PWDN0 | IO=1V8/3V3 | resultado | UART4_RX_M2/GPIO1_D4_d |
| 144 | MIPI_CSI_CLK0 | IO=1V8/3V3 | resultado | MIPI_CSI_CLK0 / UART5_CTSN / M2 / GPIO2_A3_d |
| 145 | GND | 0V | chão | |
| 146 | MIPI_CSI_RX0_CLKN | digitar | MIPI_CSI_RX0_CLKN | |
| 147 | MIPI_CSI_RX0_CLKP | digitar | MIPI_CSI_RX0_CLKP | |
| 148 | MIPI_CSI_RX0_D3N | digitar | MIPI_CSI_RX0_D3N | |
| 149 | MIPI_CSI_RX0_D3P | digitar | MIPI_CSI_RX0_D3P | |
| 150 | MIPI_CSI_RX0_D2N | digitar | MIPI_CSI_RX0_D2N | |
| 151 | MIPI_CSI_RX0_D2P | digitar | MIPI_CSI_RX0_D2P | |
| 152 | MIPI_CSI_RX0_D1N | digitar | MIPI_CSI_RX0_D1N | |
| 153 | MIPI_CSI_RX0_D1P | digitar | MIPI_CSI_RX0_D1P | |
| 154 | MIPI_CSI_RX0_D0N | digitar | MIPI_CSI_RX0_D0N | |
| 155 | MIPI_CSI_RX0_D0P | digitar | MIPI_CSI_RX0_D0P | |
| 156 | MIPI_CSI_CLK1 | IO=1V8/3V3 | resultado | MIPI_CSI_CLK1/UART5_RTSN_M2/GPIO2_A2_d |
| 157 | MIPI_CSI_RX1_CLKN | digitar | MIPI_CSI_RX1_CLKN | |
| 158 | MIPI_CSI_RX1_CLKP | digitar | MIPI_CSI_RX1_CLKP | |
| 159 | MIPI_CSI_RX1_D3N | digitar | MIPI_CSI_RX1_D3N | |
| 160 | MIPI_CSI_RX1_D3P | digitar | MIPI_CSI_RX1_D3P | |
| 161 | MIPI_CSI_RX1_D2N | digitar | MIPI_CSI_RX1_D2N | |
| 162 | MIPI_CSI_RX1_D2P | digitar | MIPI_CSI_RX1_D2P | |
| 163 | MIPI_CSI_RX1_D1N | digitar | MIPI_CSI_RX1_D1N | |
| 164 | MIPI_CSI_RX1_D1P | digitar | MIPI_CSI_RX1_D1P | |
| 165 | MIPI_CSI_RX1_D0N | digitar | MIPI_CSI_RX1_D0N | |
| 166 | MIPI_CSI_RX1_D0P | digitar | MIPI_CSI_RX1_D0P | |
| 167 | GND | 0V | chão | |
| 168 | VCC5V0_SYS | 4.5~5,5V | digitar | Entrada de alimentação |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 6 | ALFINETE 1 | PW_EN | resultado | 5V | Ligar por padrão,
Desligamento da placa-mãe em curto-circuito |
|
| ALFINETE 2 | GND | chão | 3V3 |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 8 | ALFINETE 1 | IO2_B7 | entrada Saída | 3V3 | GPIO disponível | |
| ALFINETE 2 | IO2_C3 | entrada Saída | 3V3 | GPIO disponível | ||
| ALFINETE 3 | IO2_C4 | entrada Saída | 3V3 | GPIO disponível | ||
| ALFINETE 4 | IO2_C6 | entrada Saída | 3V3 | GPIO disponível |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 9 | ALFINETE 1 | VDD | chão | 3V3/5V | Função TTL porta serial 1 (Pode adicionar chip RS232) |
|
| ALFINETE 2 | TX | resultado | 3V3 | GPIO | ||
| ALFINETE 3 | RX | digitar | 3V3 | GPIO | ||
| ALFINETE 4 | GND | chão | 0V |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 10 | ALFINETE 1 | VDD | chão | 3V3/5V | Função TTL porta serial 5 (Pode adicionar chip RS232) |
|
| ALFINETE 2 | TX | resultado | 3V3 | GPIO | ||
| ALFINETE 3 | RX | digitar | 3V3 | GPIO | ||
| ALFINETE 4 | GND | chão | 0V |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 11 | ALFINETE 1 | GND | chão | 0V | Depurar porta serial 2 | Função porta serial 2 |
| ALFINETE 2 | TX | resultado | 3V3 | |||
| ALFINETE 3 | RX | digitar | 3V3 |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 12 | ALFINETE 1 | 5V | resultado | 5V | HOSPEDAGEM USB | |
| ALFINETE 2 | DN | entrada Saída | 3V3 | |||
| ALFINETE 3 | PD | entrada Saída | 3V3 | |||
| ALFINETE 4 | GND | chão | 0V |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 13 | ALFINETE 1 | IO2_C2 | entrada Saída | 3V3 | GPIO disponível | |
| ALFINETE 2 | IO2_C1 | entrada Saída | 3V3 | GPIO disponível | ||
| ALFINETE 3 | IO2_B4 | entrada Saída | 3V3 | GPIO disponível | ||
| ALFINETE 4 | ADC1 | digitar | 1V8 | Entrada analógica ADC |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 15 | ALFINETE 1 | VDD | chão | 3V3/5V | Função TTL porta serial 3 (Pode adicionar chip RS232) |
|
| ALFINETE 2 | TX | resultado | 3V3 | GPIO | ||
| ALFINETE 3 | RX | digitar | 3V3 | GPIO | ||
| ALFINETE 4 | GND | chão | 0V |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 16 | ALFINETE 1 | VDD | chão | 3V3/5V | Função TTL porta serial 4 (Pode adicionar chip RS232) |
|
| ALFINETE 2 | TX | resultado | 3V3 | GPIO | ||
| ALFINETE 3 | RX | digitar | 3V3 | GPIO | ||
| ALFINETE 4 | GND | chão | 0V |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 17 | ALFINETE 1 | LVOP | resultado | 5V | 5Porta de alto-falante W | |
| ALFINETE 2 | LVON | resultado | 5V | |||
| ALFINETE 3 | RVOP | resultado | 5V | |||
| ALFINETE 4 | RVON | resultado | 5V |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 19 | ALFINETE 1 | RST | digitar | 3V3 | Botão de reset | |
| ALFINETE 2 | PWR | digitar | 3V3 | Botão de desligar | ||
| ALFINETE 3 | SALA DE MÁSCARA | digitar | 3V3 | Tecla Flash | ||
| ALFINETE 4 | GND | chão | 0V | chão |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 20 | ALFINETE 1 | GND | chão | 0V | entrada da câmera Dual MIPI CSI |
|
| ALFINETE 2 | RX1_D0P | digitar | ||||
| ALFINETE 3 | RX1_D0N | digitar | ||||
| ALFINETE 4 | RX1_D1P | digitar | ||||
| ALFINETE 5 | RX1_D1N | digitar | ||||
| ALFINETE 6 | RX1_D2P | digitar | ||||
| ALFINETE 7 | RX1_D2N | digitar | ||||
| ALFINETE 8 | RX1_D3P | digitar | ||||
| ALFINETE 9 | RX1_D3N | digitar | ||||
| ALFINETE 10 | GND | chão | 0V | |||
| ALFINETE 11 | RX1_CLKP | digitar | ||||
| ALFINETE 12 | RX1_CLKN | digitar | ||||
| ALFINETE 13 | GND | chão | 0V | |||
| ALFINETE 14 | MCLK1 | resultado | 1V8 | |||
| ALFINETE 15 | PD1 | resultado | 1V8 | |||
| ALFINETE 16 | RST1 | resultado | 1V8 | |||
| ALFINETE 17 | GND | chão | 0V | |||
| ALFINETE 18 | RX0_D0P | digitar | ||||
| ALFINETE 19 | RX0_D0N | digitar | ||||
| ALFINETE 20 | RX0_D1P | digitar | ||||
| ALFINETE 21 | RX0_D1N | digitar | ||||
| ALFINETE 22 | RX0_D2P | digitar | ||||
| ALFINETE 23 | RX0_D2N | digitar | ||||
| ALFINETE 24 | RX0_D3P | digitar | ||||
| ALFINETE 25 | RX0_D3N | digitar | ||||
| ALFINETE 26 | GND | chão | 0V | |||
| ALFINETE 27 | RX0_CLKP | digitar | ||||
| ALFINETE 28 | RX0_CLKN | digitar | ||||
| ALFINETE 29 | GND | chão | 0V | |||
| ALFINETE 30 | MCLK0 | resultado | 1V8 | |||
| ALFINETE 31 | PD0 | resultado | 1V8 | |||
| ALFINETE 32 | RST0 | resultado | 1V8 | |||
| ALFINETE 33 | SPI0_CS1 | entrada Saída | 1V8 | |||
| ALFINETE 34 | SPI0_CS0 | entrada Saída | 1V8 | |||
| ALFINETE 35 | SPI0_MOSI | entrada Saída | 1V8 | |||
| ALFINETE 36 | SPI0_MISO | entrada Saída | 1V8 | |||
| ALFINETE 37 | SPI0_CLK | entrada Saída | 1V8 | |||
| ALFINETE 38 | SDA1 | entrada Saída | 1V8 | |||
| ALFINETE 39 | SCL1 | resultado | 1V8 | |||
| ALFINETE 40 | ICR_AIN | entrada Saída | 1V8 | |||
| ALFINETE 41 | ICR_BIN | entrada Saída | 1V8 | |||
| ALFINETE 42 | GND | chão | 0V | |||
| ALFINETE 43 | GND | chão | 0V | |||
| ALFINETE 44 | 3V3 | resultado | 3V3 | |||
| ALFINETE 45 | 3V3 | resultado | 3V3 | |||
| ALFINETE 46 | GND | chão | 0V | |||
| ALFINETE 47 | 5V | resultado | 5V | |||
| ALFINETE 48 | 5V | resultado | 5V | |||
| ALFINETE 49 | GND | chão | 0V | |||
| ALFINETE 50 | GND | chão | 0V |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 22 | ALFINETE 1 | VDD | digitar | 3V | bateria RTC | |
| ALFINETE 2 | GND | GND | GND |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 23 | ALFINETE 1 | PWM1 | entrada Saída | 3V | GPIO configurável | |
| ALFINETE 2 | PWM8 | entrada Saída | 3V3 | GPIO configurável | ||
| ALFINETE 3 | PWM9 | entrada Saída | 3V3 | GPIO configurável | ||
| ALFINETE 4 | IO3_C2 | entrada Saída | 3V3 | GPIO configurável | ||
| ALFINETE 5 | IO0_B3 | entrada Saída | 3V3 | GPIO configurável | ||
| ALFINETE 6 | GND | chão | 0V | chão | ||
| ALFINETE 7 | 3V3 | resultado | 3V3 | 3.3Saída de potência V |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 26 | ALFINETE 1 | 12V | resultado | 12V | Interface MIPI+TOQUE | |
| ALFINETE 2 | GND | chão | 0V | |||
| ALFINETE 3 | 5V | resultado | 5V | |||
| ALFINETE 4 | GND | chão | 0V | |||
| ALFINETE 5 | 3V3 | resultado | 3V3 | |||
| ALFINETE 6 | LCD EN | resultado | 3V3 | |||
| ALFINETE 7 | TP RST | resultado | 3V3 | |||
| ALFINETE 8 | TP INT | digitar | 3V3 | |||
| ALFINETE 9 | TP VDD | resultado | 3V3 | |||
| ALFINETE 10 | GND | chão | 0V | |||
| ALFINETE 11 | TP SCL | resultado | 3V3 | |||
| ALFINETE 12 | TP SDA | entrada Saída | 3V3 | |||
| ALFINETE 13 | GND | chão | 0V | |||
| ALFINETE 14 | PWM | resultado | 3V3 | |||
| ALFINETE 15 | LCD RST | resultado | 3V3 | |||
| ALFINETE 16 | GND | chão | 0V | |||
| ALFINETE 17 | CLKM | resultado | ||||
| ALFINETE 18 | CLKP | resultado | ||||
| ALFINETE 19 | GND | chão | 0V | |||
| ALFINETE 20 | 0M | resultado | ||||
| ALFINETE 21 | 0P | resultado | ||||
| ALFINETE 22 | GND | chão | 0V | |||
| ALFINETE 23 | 1M | resultado | ||||
| ALFINETE 24 | 1P | resultado | ||||
| ALFINETE 25 | GND | chão | 0V | |||
| ALFINETE 26 | 2M | resultado | ||||
| ALFINETE 27 | 2P | resultado | ||||
| ALFINETE 28 | GND | chão | 0V | |||
| ALFINETE 29 | 3M | resultado | ||||
| ALFINETE 30 | 3P | resultado |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 27 | ALFINETE 1 | VDD | resultado | 3V3 | Interface de toque I2C | |
| ALFINETE 2 | GND | chão | 0V | |||
| ALFINETE 3 | RST | resultado | 3V3 | IO2_D1 | ||
| ALFINETE 4 | INT | digitar | 3V3 | IO2_D2 | ||
| ALFINETE 5 | SCL | resultado | 3V3 | SCL3 | ||
| ALFINETE 6 | SDA | entrada Saída | 3V3 | SDA3 |
| etiqueta | posição do pé | definição | Status atual de IO | Voltagem de E/S | função um | função dois |
| 31 | ALFINETE 1 | 12V | resultado | 12V | luz infravermelha + branca,controlável | |
| ALFINETE 2 | GND | chão | 0V | |||
| ALFINETE 3 | 5V | resultado | 5V | |||
| ALFINETE 4 | GND | chão | 0V |

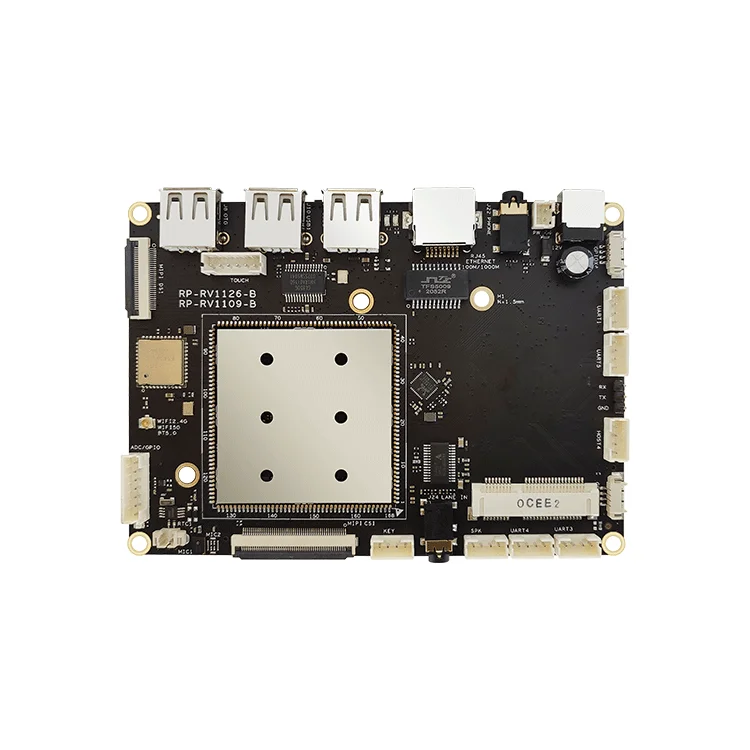

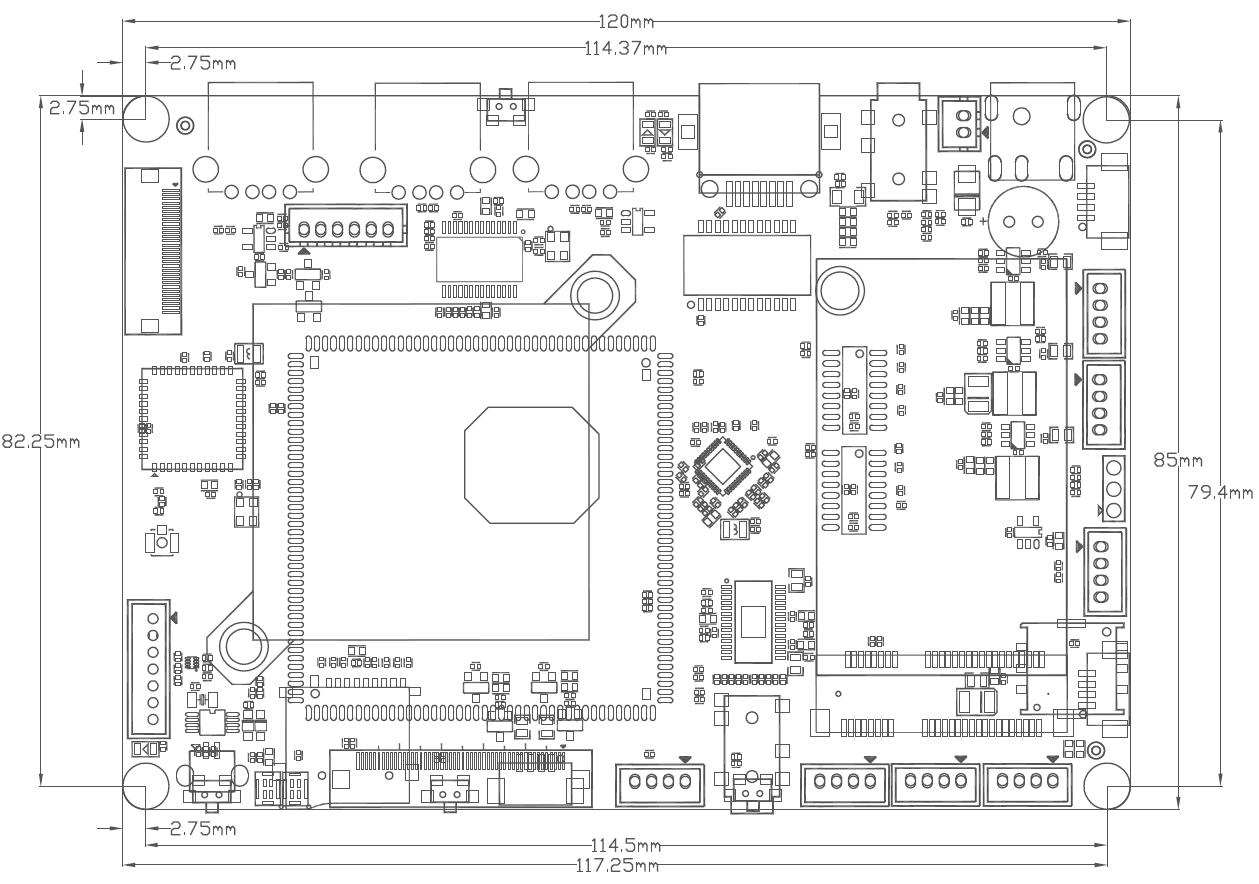

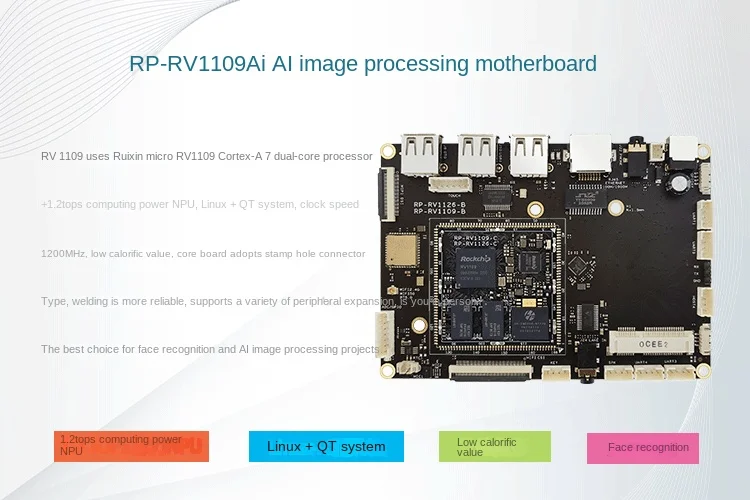

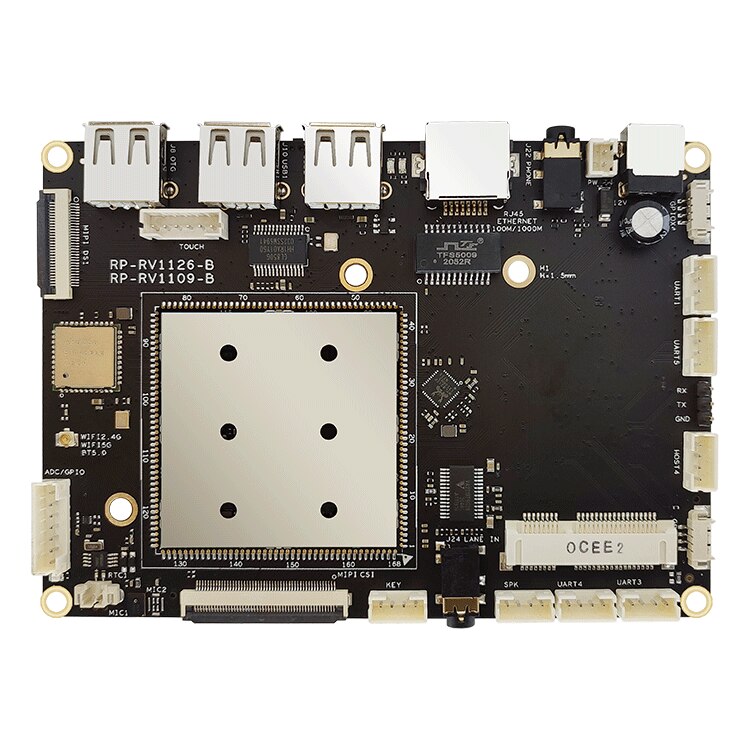

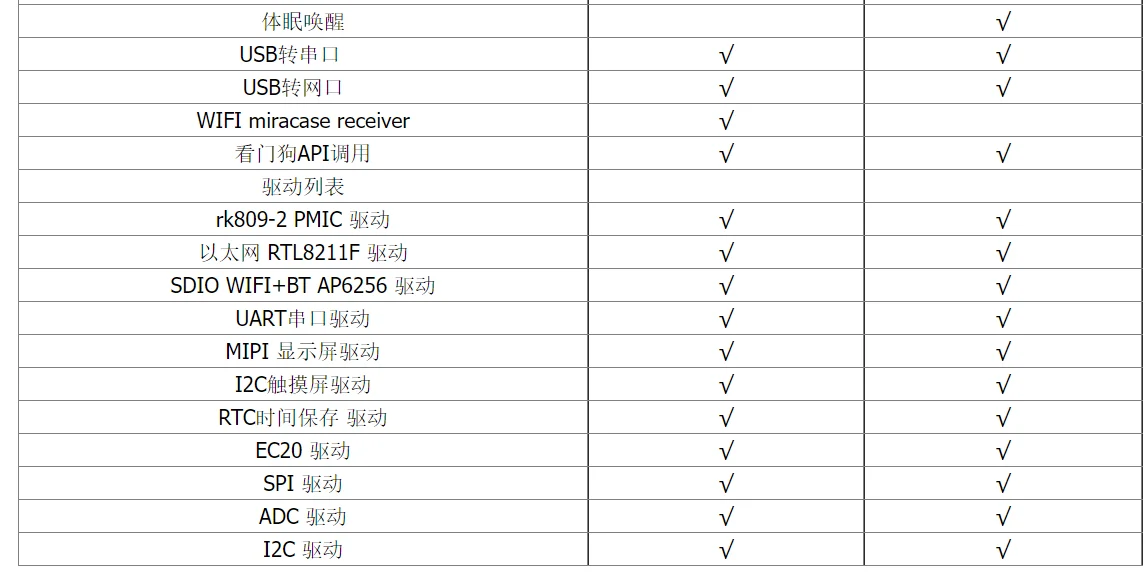

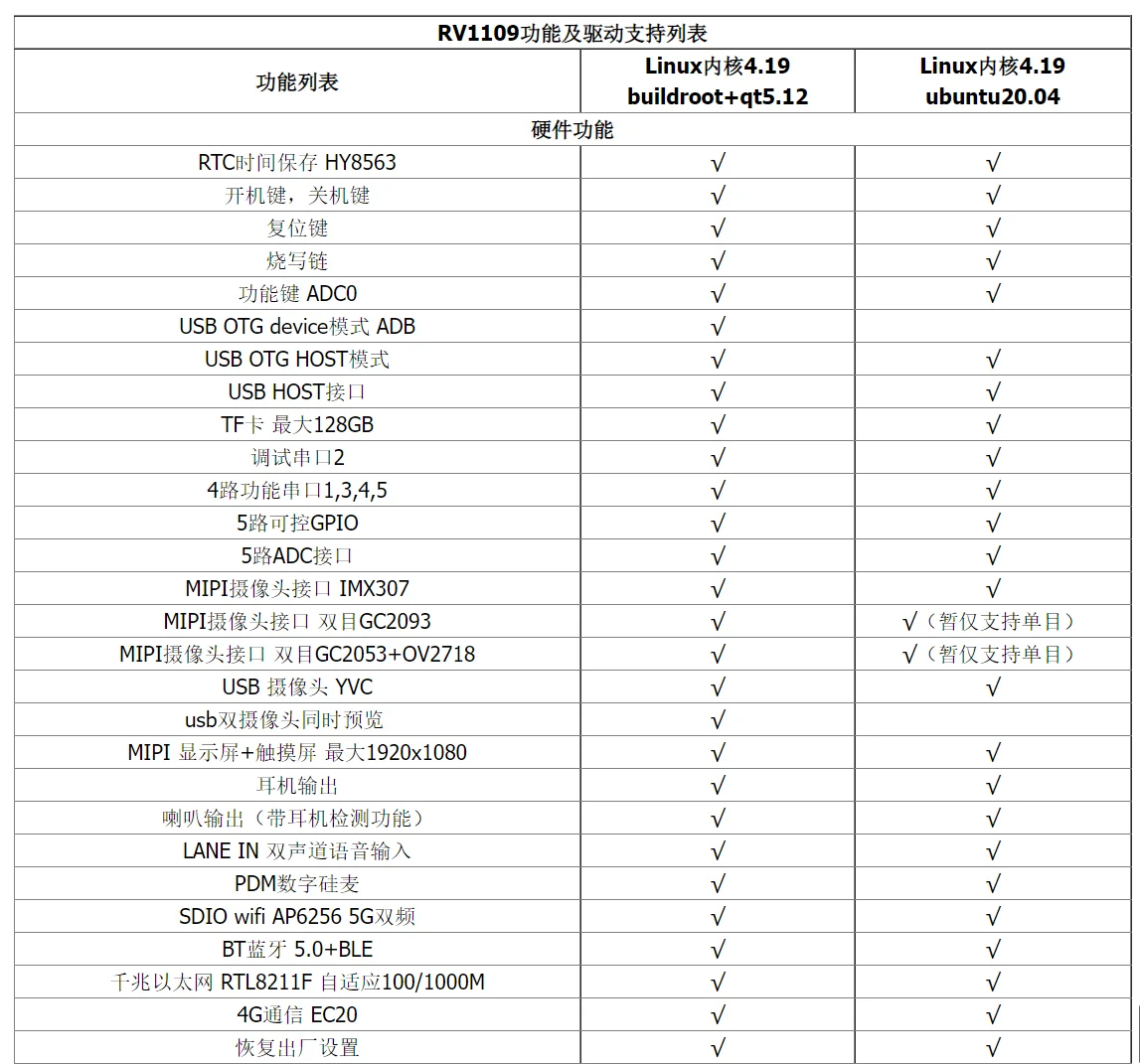

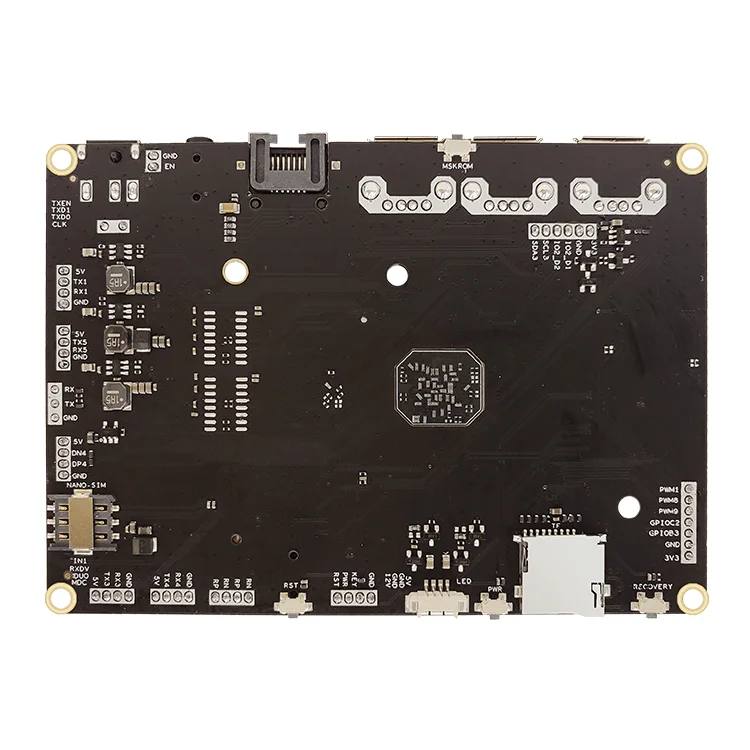

| Tamanho | L120mm x L85mm x A14mm |
| CPU | Frequência de núcleo duplo de chip suíço RV1109 1200 MHz |
| NPU | 1.2 NPU SUPERIOR |
| Memória | DDR4 vem de fábrica com 1G(2G lote opcional) |
| memória | eMMC vem de fábrica com 8G(16G/32G/64G lote opcional) |
| gerenciamento de energia | RK809-2 suporta gerenciamento dinâmico de energia |
| Tensão operacional | Tensão de entrada 12V potência máxima inferior a 5W (Não conecte nenhum periférico) |
| sistema de suporte | Linux 4.19 + QT 5.12 |
| Temperatura de operação | -10a +60 graus |
| vida | A vida operacional contínua é mais de 5 anos |
| Interface USB | 4Estrada USB,Porta A padrão 3 vias(Todo o caminho OTG),Em linha 1 via |
| porta serial UART | 5Nível TTL 3,3V(Pode adicionar chip RS232),Uma maneira é depurar |
| Interface PWM | 3Nível PWM 3.3V |
| Interface SDIO | 2Interface SDIO,Todo o caminho do cartão TF,Outra maneira de se conectar ao WIFI |
| Interface GPIO | 9GPIO disponível |
| Interface ADC | 2Interface ADC |
| Interface I2C | 2Interface I2C |
| Exibição MIPI DSI | 1Estrada Max 1920×1080 60fps |
| interface da câmera | 2Entrada de câmera mipi csi de estrada |
| encher de luz | 2Luz de preenchimento controlável por estrada,1estrada para luz infravermelha,1a estrada é branca |
| Entrada de voz | 1Entrada de microfone de silicone,Outra entrada LANE IN |
| saída de voz | 1Saída do canal esquerdo e direito,Amplificador de potência de 5W conectado à placa inferior |
| WI-FI | Suporta AP6256 2.4G/5G de banda dupla |
| Bluetooth | Suporte Bluetooth 5.0, suporte ao modo BLE |
| Ethernet | O chip RGMII 100/1000M PHY RTL8211F está conectado por padrão |
| 4G | Suporta interface pcie completa do módulo Netcom 4G |
| potência de saída | Saída de alimentação multicanal 3,3 V 5 V 12 V |
| Atualização do sistema | Suporte a atualização USB local |
| RTC | Interface da bateria do botão |
